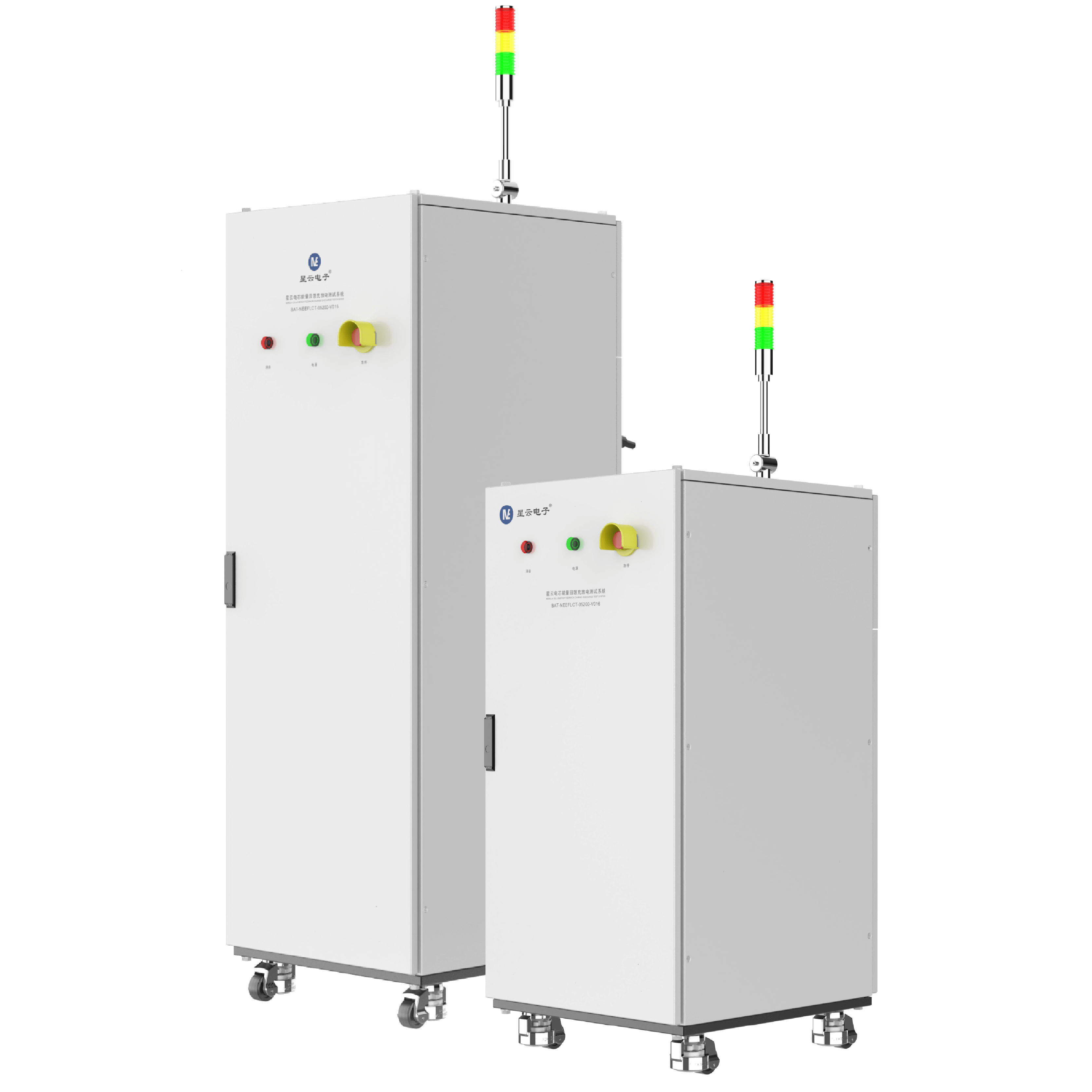

星云5V200A/300A
電芯能量回饋充放電測試系統
星云5V200A/300A電芯能量回饋充放電測試系統是一款由計算機控制的能量回饋式電源測試系統。主要用于高功率高能量二次電池（動力電池、儲能電池等）電性能測試，如：電池循環壽命試驗，容量測試，直流內阻測試，充放電特性測試，深度放電試驗，電池一致性測試，倍率充放電測試等，可實現充放電數據監測一體化。
應用范圍
-
動力電池 -
儲能電池
產品亮點
高電流響應
電流響應：≤4ms
高精度控制
電壓精度：±0.02%F.S.
高數據安全
12小時全脫機運行
完善的充放電保護
降低電池生產事故發生率

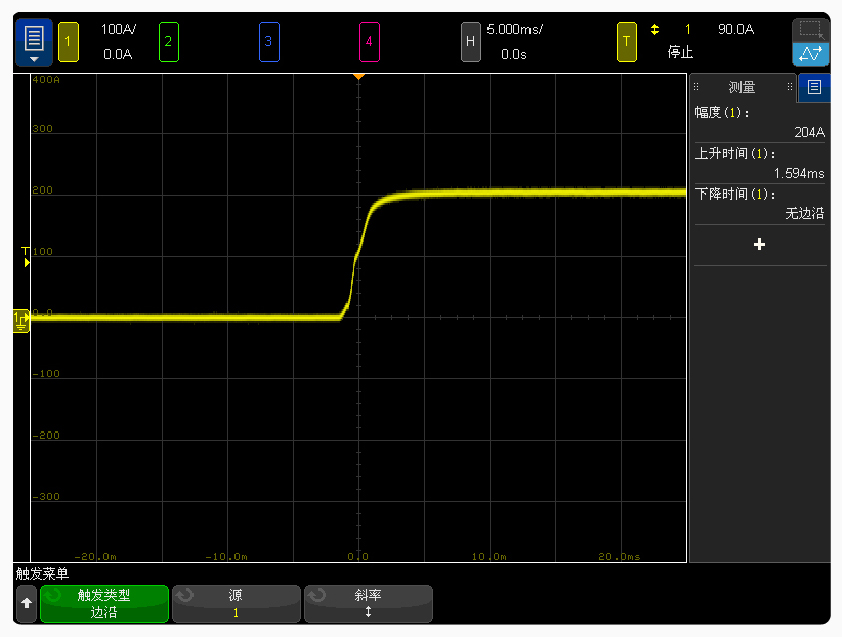

高速電流響應≤4ms
電流響應時間：0A到120A＜2.3ms
切換時間：充電200A-放電200A＜4ms
切換時間：充電200A-放電200A＜4ms
-
高精度控制電壓精度：0.02%F.S.
電流精度：0.03%F.S.自動分檔 -

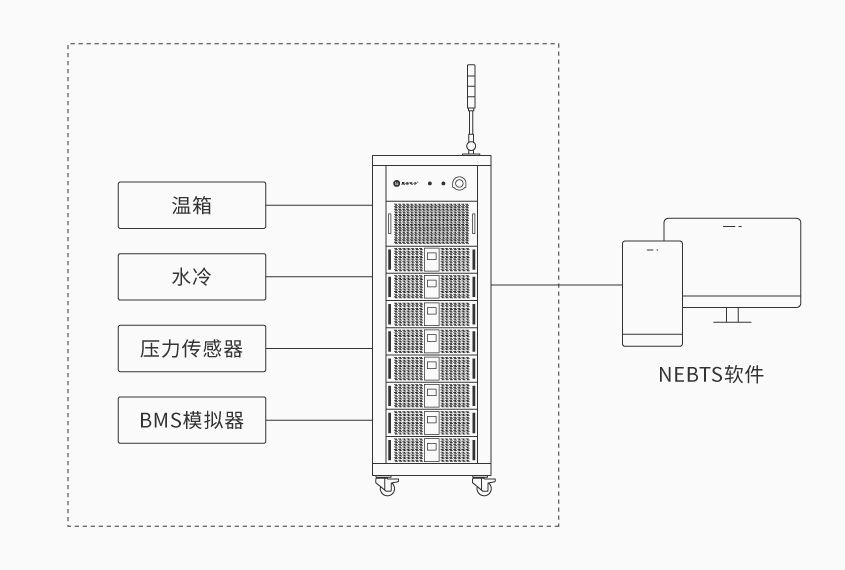

高性能中位機
全脫機運行12小時? 系統架構中加入高性能中位機，實現設備端邊緣計算能力，從而降低通訊回路延遲、提升設備端運算控制實時性和設備穩定性
? 搭載NEBTS軟件，實現多種復雜運算，最高可全脫機穩定運行12小時，上位機恢復時自動接續 -
全局保護運行無憂? 電壓/電流/上下限/電網過/欠壓/容量上下限保護
? 過頻/過功率保護
? 設備斷電續接保護
? 通道異常捕獲保護
? ... ... -

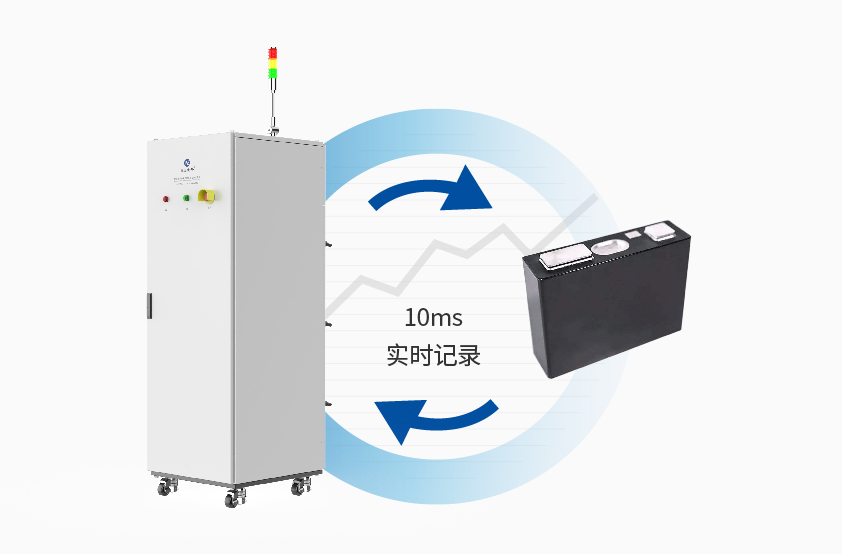

10ms實時記錄
捕捉瞬間變化快速感知電池的瞬間波動，精準記錄關鍵數據，防止遺漏重要信息 -
支持20ms路譜路譜數據精度＜0.05%F.S.
還原路況實時動態，滿足各種實時動態測試 -

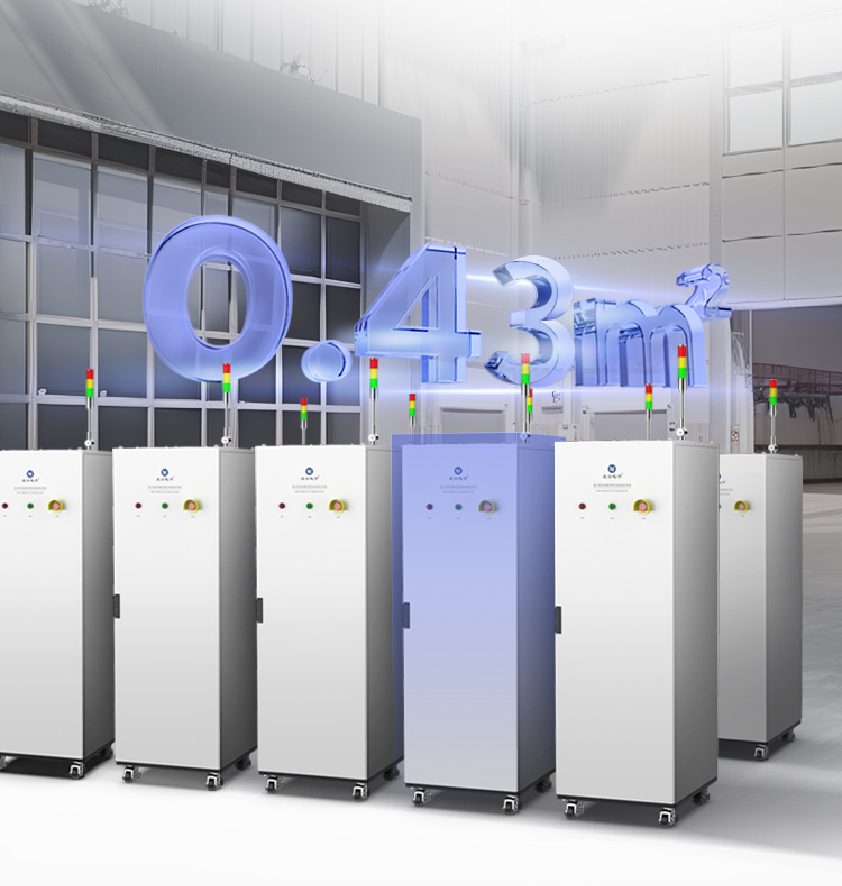

體積小巧節省部署空間
單機柜占地0.43㎡一樣的廠房面積，更高的單位產能
在空間運維實現降本增效
基礎參數
-
產品型號BAT-NEEFLCT-05200-V016
BAT-NEEFLCT-05300-V014 -
輸入電壓380VAC±15% ,頻率50Hz/60Hz ±3Hz
-
充電電壓0~5V
-
放電電壓1.5~5V
-
電壓精度±0.02%F.S.
-
電流精度±0.03%F.S.
-
充放電模式CC/CV/DC/DV/CP/DCIR/DR/脈沖/激活
-
溫度采集支持多路溫度采集 范圍：-40-120℃；-40-200℃
-
最小記錄間隔10ms
-
電流響應時間4ms
-
電流切換時間8ms
-
工況路譜20ms
