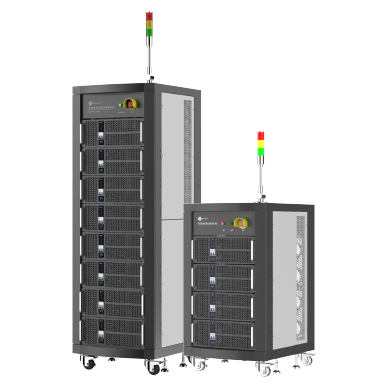

星云5V300A/10V300A
電芯能量回饋充放電測試系統【升級版】
星云5V300A/10V300A電芯能量回饋充放電測試系統是一款由計算機控制的能量回饋式電源測試系統。主要用于高功率高能量二次電池（動力電池、儲能電池等）電性能測試，如：電池循環壽命試驗，容量測試，直流內阻測試，充放電特性測試，深度放電試驗，電池一致性測試，倍率充放電測試等，可實現充放電數據監測一體化。
應用范圍
-
動力電池 -
儲能電池
產品亮點
高速電流響應
2ms電流響應
深度電壓充放電
-10~+10V電壓范圍
準確還原路況
10ms工況路譜
保障數據安全
24小時全脫機運行
高速電流響應≤2ms

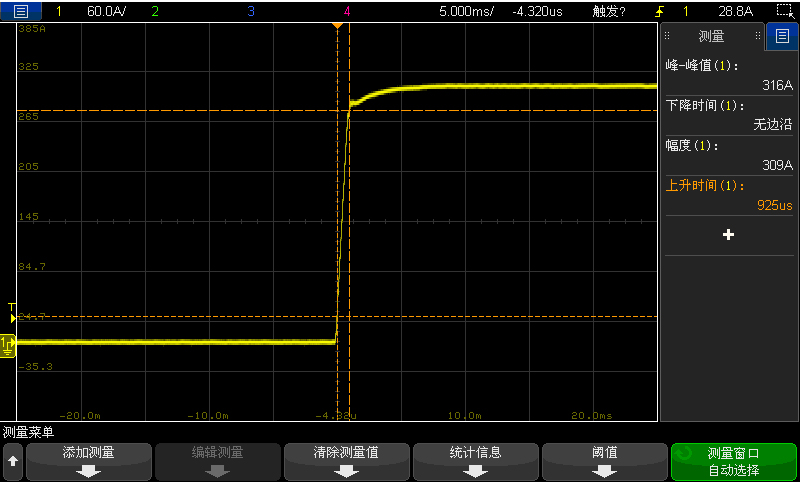

電流響應時間：0~300A實測0.925ms（10%~90%）

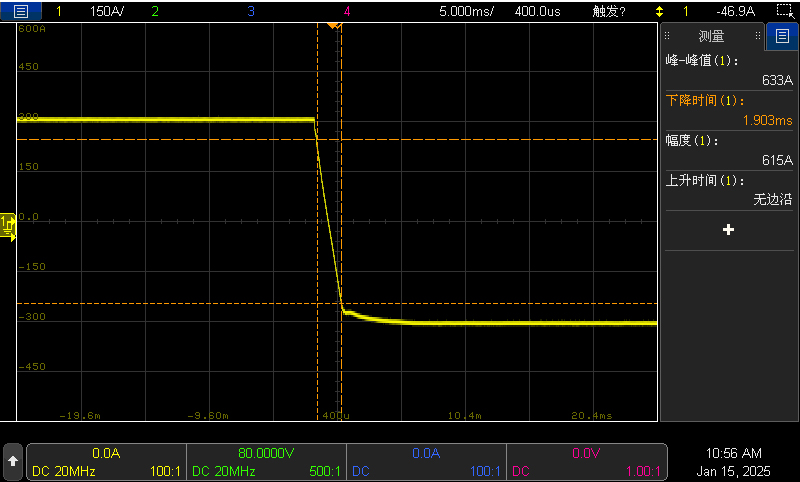

充放電切換時間：充電300A~放電300A實測1.903ms（90%~-90%）
充放電切換時間：充電300A~放電300A實測1.903ms（90%~-90%）
-

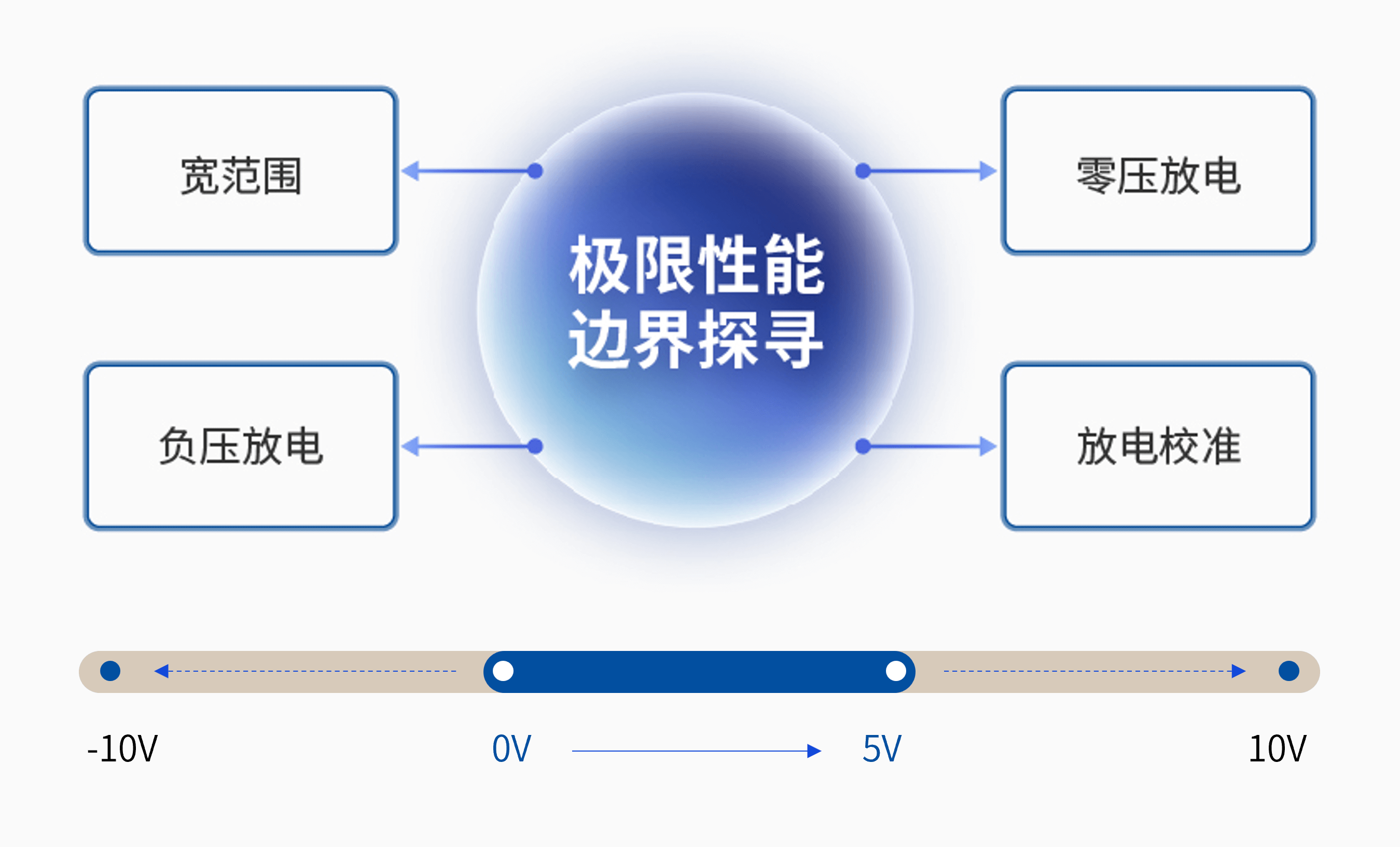

挑戰極限
-10~+10V寬壓范圍將電池推向其電壓邊界，評估在極端條件下的性能，確保電池在各種不同應用場景中都能可靠運行 -
支持10ms路譜路譜數據精度＜0.05%F.S.
還原路況實時動態，滿足各種實時動態測試 -
高性能中位機
全脫機運行24小時? 系統架構中加入高性能中位機，實現設備端邊緣計算能力，從而降低通訊回路延遲、提升設備端運算控制實時性和設備穩定性
? 搭載NEBTS軟件，實現多種復雜運算，最高可全脫機穩定運行24小時，上位機恢復時自動接續 -
全局保護運行無憂? 電壓/電流/上下限/電網過/欠壓/容量上下限保護
? 過頻/過功率保護
? 設備斷電續接保護
? 通道異常捕獲保護
? ... ... -

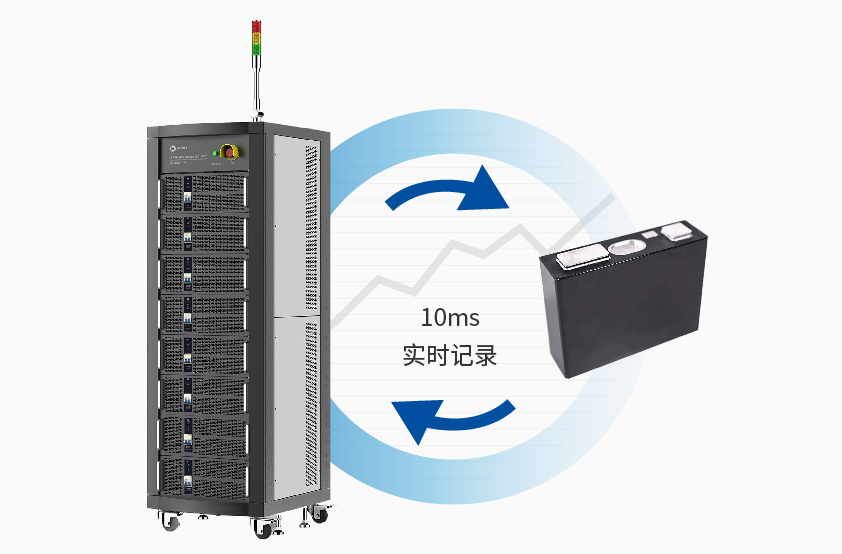

10ms實時記錄
捕捉瞬間變化快速感知電池的瞬間波動，精準記錄關鍵數據，防止遺漏重要信息 -

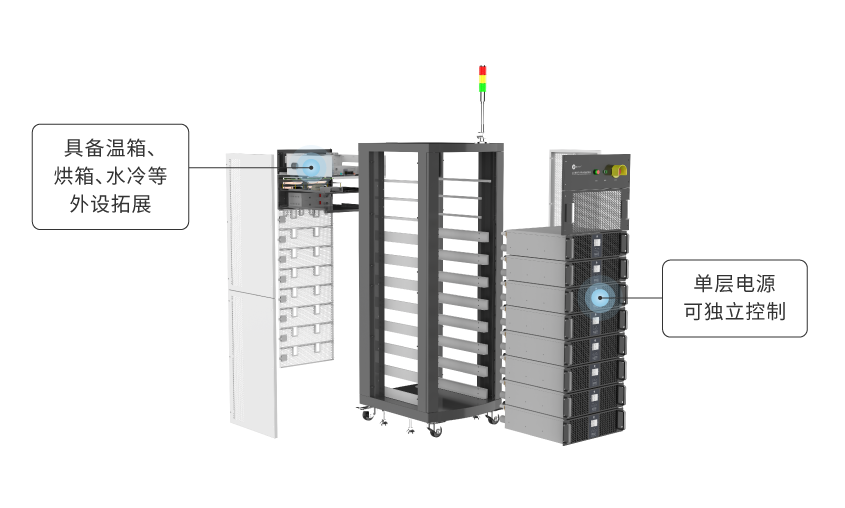

模塊化設計

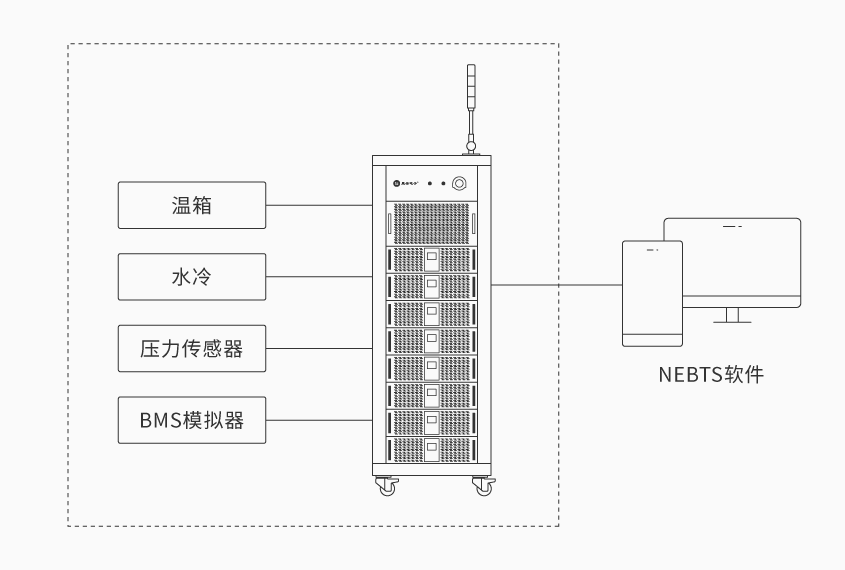

支持多采集擴展從硬件上實現通道之間測試過程完全隔離獨立，互不打擾最大支持8層16通道，可實現溫箱、烘箱、水冷等外設拓展 -
16通道占地0.42㎡
小身材高效能一樣的廠房面積，更高的單位產能
在空間運維實現降本增效
基礎參數
-
型號BAT-NEEFLCT-05300-V010
BAT-NEEFLCT-05300-E010(CE版本)
BAT-NEEFLCT-05300-E710(UL版本)
BAT-NED-10300-V002 -
輸入電壓380VAC±15% / 400VAC±10% / 220VAC±15%
-
充電電壓0V~5V/-10V~+10V
-
放電電壓0V~5V/-10V~+10V
-
電壓精度±0.02%F.S.
-
電流精度±0.03%F.S.
-
充放電模式CC/CV/DC/DV/CP/DCIR/DR/脈沖/激活
-
溫度采集支持多路溫度采集 范圍：-40-120℃；-40-200℃
-
最小記錄間隔10ms
-
電流響應時間2ms
-
電流切換時間4ms
-
路譜支持10ms
