星云60V30A動力鋰電池組成品測試系統

星云動力鋰電池組成品測試系統是一臺主要用于電動自行車鋰電池組、電動工具鋰電池組、園林工具鋰電池組、醫療器械鋰電池組等高功率電池組的基本功能特性測試及保護功能特性測試的一體化測試系統。

應用場景

電動車電池
電動工具電池
園林工具電池

產品特點

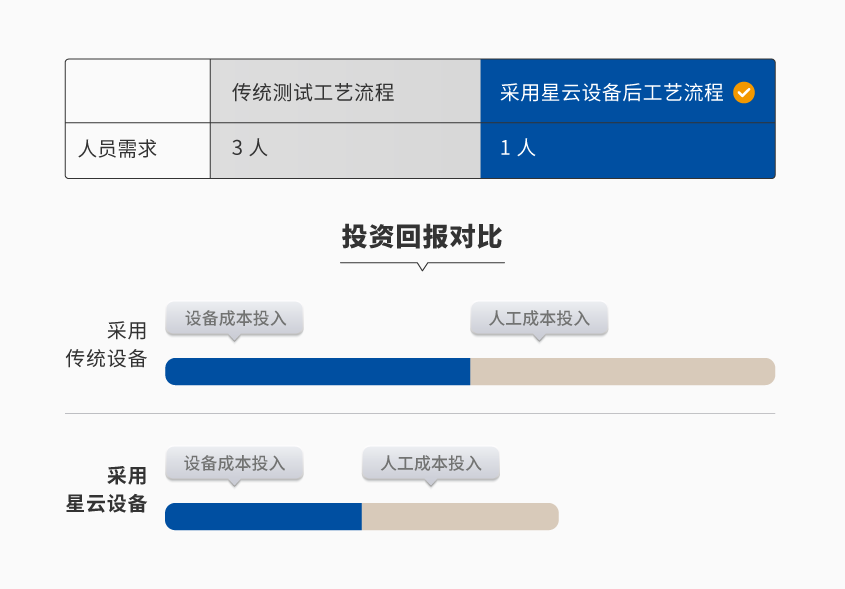

助力降本增效

減少設備、人力投入
助力企業降本增效

測試項目全

測試項目全
實現一站式測試

測試精度高

高精準度，電池測試準確
電壓精度0.05%R.D.

兼容性高

適用于各種充放電同、異口的
方案及共正或共負的方案

安全可靠

保護功能多
實現安全測試

減少設備、人力投入
助力企業降本增效

傳統方案：①人工安裝 PCB 板 → ②人工焊接 → ③焊接檢查 → ④萬用表測量半成品電池總壓和串電壓 → ⑤讀電池 BMS 通訊信息 → ⑥充電器充電測試 → ⑦負載放電測試→⑧寫半成品條碼

星云方案：①人工安裝 PCB 板 → ②人工焊接 → ③焊接檢査 → ④半成品測試(讀電池 BMS 通訊信息、測電壓內阻,充電測試、放電測試、放電過流測試、寫半成品條碼)

測試項目全
實現一站式測試

? 開路電壓測試 ? 電池內阻測試
? 熱敏電阻測試 ? 帶載電壓測試
? ID電阻測試 ? 容量指示燈測試
? 電池組總電壓精準度測試
? 電池組正常充電壓測試及充電電壓、電流合格范圍測試
? 電池組充電狀態下總電壓精準度測試電池組充電過流1段保護功能測試電池組充電過流2段保護功能測試
? 電池組正常放電電壓測試及放電電壓、電流合格范圍測試
? 電池組放電狀態下總電壓精準度測試
? 電池組放電過流1段保護功能測試
? 電池組放電過流2段保護功能(俗稱:堵轉電流測試)測試
高精準度
電池測試正確

充電電壓輸出：8~60V(0.05%R.D.+0.02%F.S.)
充電電壓測量：0.2~60V(0.05%R.D.+0.02%F.S.)
充電電流輸出：0.1~10A(0.05%R.D.+0.02%F.S.)；10~30A(0.05%R.D.+0.02%F.S.)
放電電壓測量：0.2~60V(0.05%R.D.+0.02%F.S.)
放電電流輸出：0.1~10A(0.05%R.D.+0.02%F.S.)；10~30A(0.05%R.D.+0.02%F.S.)；30~100A(0.05%R.D.+0.02%F.S.

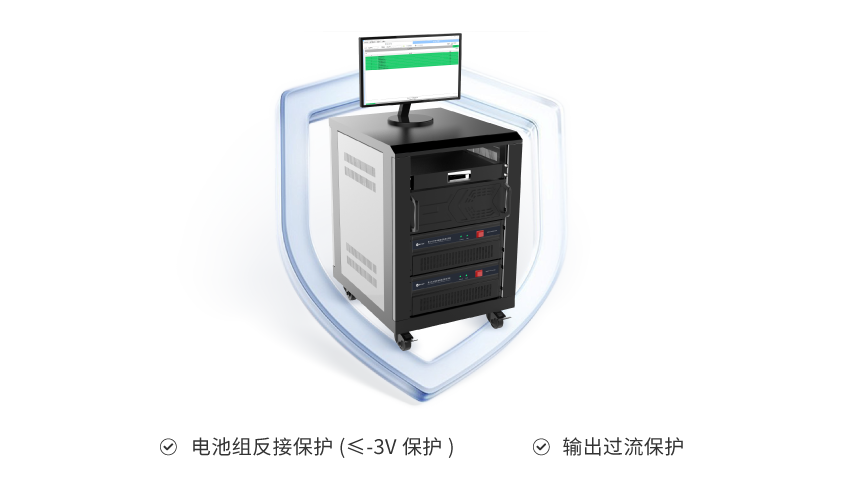

保護功能多實現安全測試

并支持多種通訊方式
? 適用于各種充放電同、異口的方案及共正或共負的方案
? 支持 CAN、RS485、HDQ、SMBUS/IIC(2選1)等通訊方式

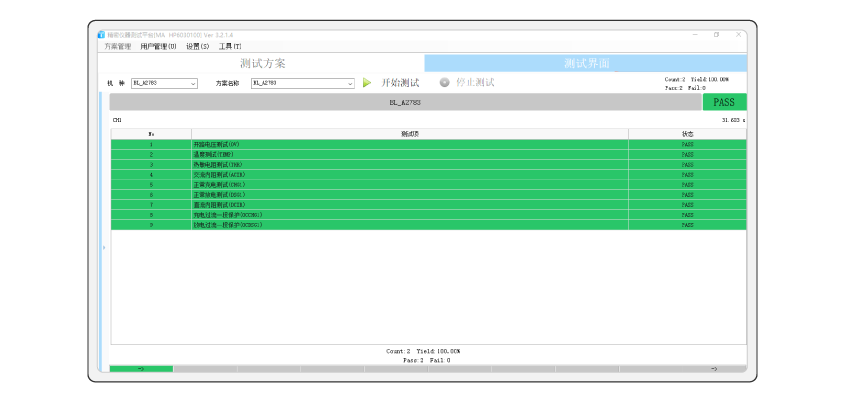

菜單式軟件編程
操作方便

? 測試儀采用上位機軟件作業，方便測試及維護測試

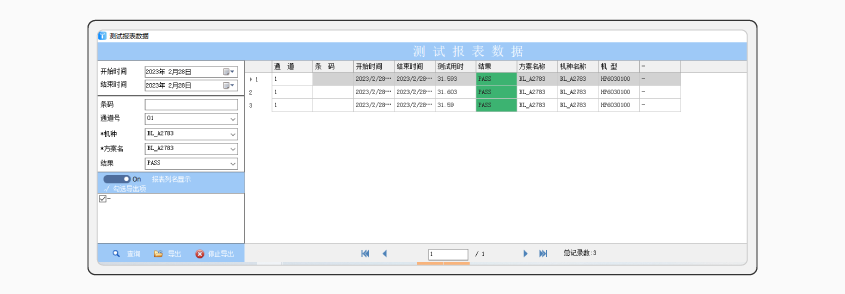

? 結果可保存到數據庫中，便于產品追溯及異常分析
? 具備日志功能，可全面記錄系統運行歷史
? 設備支持數據導出功能(Excel格式)
